| 원래 장소: | 중국 |
| 브랜드 이름: | RUIJIA |
| 인증: | CE |
| 모델 번호: | RJ |

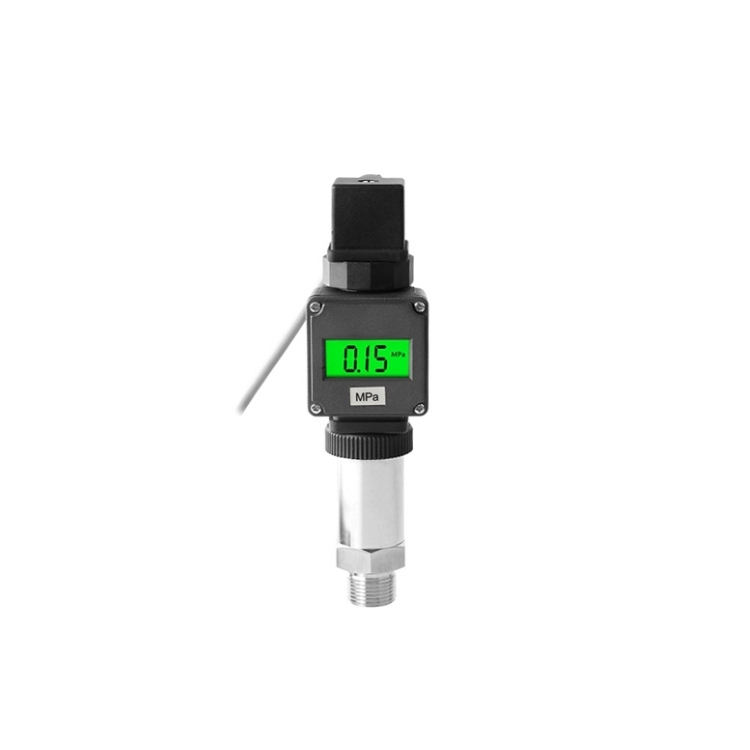

디지털 압력 센서는 백라이트가 있는 LCD 화면과 DC 24V/12V 전원 공급 장치를 갖추고 있으며, 전류 신호(4-20mA/0-20mA), 전압 신호(0-5V/1-5V/0-10V) 또는 RS485 신호를 출력할 수 있습니다. 압력 센서는 소형, 경량, 높은 진동 방지 및 충격 방지 성능을 갖추고 있으며, 측정 범위는 -0.1~100MPa/ -1~1000bar/ -14~14503psi, 매체 온도는 -40~+60℃ (-40~+140℉)이며, 유압/증기/공기 압력/고온 액체 측정을 위해 사용됩니다.
유압/증기/공기 압력 측정용 압력 센서는 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485와 같은 선택적 출력 신호를 갖습니다.
응용 분야: 압력 센서는 공정 제어, 항공 우주, 자동차, 의료 장비, HVAC 및 기타 분야에서 널리 사용됩니다.
사양
| 무게 | 0.4kg |
| 측정 범위 * | -0.1~100MPa (-1~1000bar/-14~14503psi) |
| 압력 유형* | 게이지 압력 (표준) 절대 압력, 밀봉 압력 유형에 대해서는 문의하십시오 (이 두 가지 유형의 측정 범위는 ≤1MPa여야 함) |
| 측정 매체 | 유압, 증기, 공기, 고온 액체 (방폭 구역 아님) |
| 전원 공급 장치 * | DC 12V, DC 24V, DC 12-36V |
| 출력 신호 * | 2선: 4-20mA, 0-20mA 3선: 0-5V, 1-5V, 0-10V RS485 (참고: 2선 0-20mA, 3선 0-5V, 1-5V, 0-10V 및 RS485 출력 신호용 LCD 화면 없이 설계된 압력 센서. 직접 리드선 유형 압력 센서도 LCD 화면이 장착되어 있지 않습니다.) |
| 정확도 * | ±0.5%FS, ±0.3%FS, ±1%FS (출력 신호가 0-5V 또는 0-10V일 때) |
| 제로 온도 드리프트 | ±0.03%FS/℃ |
| 감도 온도 드리프트 | ±0.03%FS/℃ |
| 장기 안정성 | ≤0.2%FS/년 |
| 과부하 압력 | 200%FS |
| 주파수 응답 (-3dB) | 5kHz~650kHz |
| 전기 연결 * | DIN 커넥터 유형, M12 원형 커넥터 유형, 직접 리드선 유형 |
| 압력 연결 나사 * | G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| 응답 시간 | 10ms 미만 |
| 작동 온도 | -40~+80℃ (-40~+176℉) |
| 매체 온도 | -40~+60℃ (-40~+140℉) |
| 재질 | 하우징: 304 스테인리스 스틸 충전 유체: 실리콘 오일 압력 포트: 304 스테인리스 스틸 또는 316L 스테인리스 스틸 (맞춤형) 분리 다이어프램: 304 스테인리스 스틸 또는 316L 스테인리스 스틸 (맞춤형) 밀봉: FKM (매체 온도 ≤ +200℃/+392℉), EPDM, NBR |
| 케이블 길이 | 2m |
| 보호 등급 | IP65 |
참고: *는 선택적 매개변수를 나타내며, 드롭다운 목록에서 모든 매개변수를 선택하여 주문을 완료할 수 있습니다.
압력 센서 치수 도면 (단위: mm)
압력 센서 배선도:
RS485 출력 배선도
참고: 출력 신호 RS485의 경우, 이는 485 통신 프로토콜일 뿐이며, RS485 포트를 통해 PC에서 데이터를 수신해야 하는 경우, 사용된 PC는 485 통신 기능을 지원할 수 있는 산업용 PC여야 합니다 (예: 터치 스크린 HMI 상위 컴퓨터 등). 센서를 PC에 연결하려면 USB-485 통신 인터페이스도 필요합니다.
팁: 압력 센서 감도 선택
일반적으로 센서의 선형 범위 내에서 압력 센서의 감도가 가능한 한 높은 것이 좋습니다. 감도가 높을 때만 측정된 변화에 해당하는 출력 신호의 값이 상대적으로 커서 신호 처리에 도움이 됩니다. 그러나 압력 센서의 감도가 너무 높으면 측정과 관련이 없는 외부 노이즈가 혼합되기 쉽고, 이는 증폭 시스템에 의해 증폭되어 측정 정확도에 영향을 미칠 수 있습니다. 따라서 디지털 압력 센서 자체는 높은 신호 대 잡음비를 가져 외부에서 유입되는 간섭 신호를 최소화해야 합니다.
디지털 압력 센서의 감도는 방향성이 있습니다. 측정 대상이 단일 벡터이고 높은 방향성 요구 사항이 있는 경우 다른 방향에서 감도가 낮은 센서를 선택해야 합니다. 측정 벡터가 다차원 벡터인 경우 교차 감도가 작은 디지털 압력 센서를 선택하는 것이 좋습니다.
