| 원래 장소: | 중국 |
| 브랜드 이름: | RUIJIA |
| 인증: | CE |
| 모델 번호: | RJ |

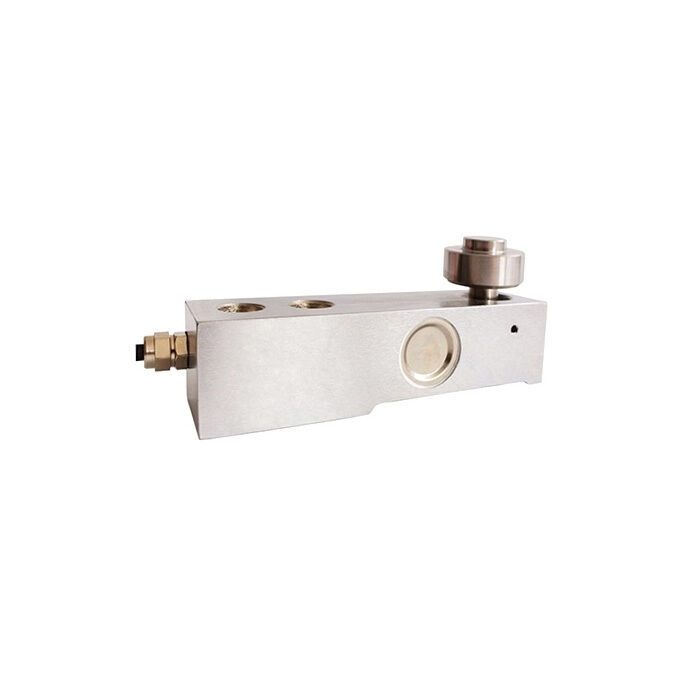

칸티레버 빔 로드 셀, 500kg/1000kg/2톤/3톤/5톤
하나의 RJ 로드 셀을 구입한 후, 직접 판독을 얻기 위해 특별한 디지털 패널 미터를 구입하거나 PLC, DCS 및 기타 시스템에 표준 신호를 출력하는 송신기를 구입할 수 있습니다.사용자 정의 출력 신호는 0-5V입니다0-10V 또는 4-20mA
참고: 로드 셀은 동시에 송신기와 컨트롤러에 연결할 수 없습니다. 오직 하나만 선택할 수 있습니다.
저렴한 캔틸리버 빔 로드 셀은 용량 범위 500kg / 1000kg / 2톤 / 3톤에서 5톤까지 있습니다. 로드 셀의 용량은 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.
| 모델 | RJ |
| 운송중량 | 1.1~5kg |
| 용량 범위 * | 500kg/1000kg/2톤/3톤/5톤 |
| 일치된 디스플레이 컨트롤러 | (컨트롤러 페이지로 클릭) |
| 일치하는 송신기 | (전달자 페이지로 클릭) |
| 정확성 | 0.03%F.S (선형성 + 히스테레시스 + 반복성) |
| 감수성 | 20.0±0.1mV/V |
| 괴물 | ±0.02%F.S/30분 |
| 0 출력 | ± 1% F.S |
| 온도 에너지 | ±0.002%F.S/10°C |
| 생산량에 대한 온도 효과 | ±0.002%F.S/10°C |
| 작동 온도 | -20°C~+60°C |
| 입력 저항 | 380±4Ω |
| 출력 저항 | 350±1Ω |
| 단열 저항 | ≥5000MΩ |
| 안전 과부하 | 150%FS |
| 교량 전압 (열열 전압) | DC 5~15V |
| 소재 | 금속 |
| 보호급 | IP67 |
| 케이블 길이 | 2m (<5톤), 5m (≥5톤) |
| 배선 | EXC+: 녹색, EXN+: 노란색, SIG+: 흰색, EXC-: 검은색, EXN-: 파란색, SIG-: 빨간색 보호된 유선: 노란색 |
| 용량 | 크기 (mm) | |||||||
| A | B | C | D | E | F | G | H | |
| 500kg/1톤 | 133.4 | 76.2 | 25.4 | 16.4 | 30.7 | 30 | 57.9 | 17 |
| 2톤 | 136.7 | 76.2 | 25.4 | 16.7 | 36.8 | 36.6 | 57.9 | 23 |
| 3톤 | 139.7 | 79.2 | 25.4 | 16.7 | 39 | 36.6 | 57.9 | 23 |
| 5톤 | 171.5 | 95.2 | 38.1 | 16.7 | 42.9 | 43 | 73.8 | 29.4 |
| 용량 | 크기 (mm) | |||||
| K | M | N | P | Q | S | |
| 500kg/1톤 | 4.8 | 12.7 | 22 | 15.9 | 3.1 | 7.7 |
| 2톤 | 9.5 | 12.7 | 22 | 15.9 | 3.1 | 11.7 |
| 3톤 | 9.5 | 15 | 22 | 15.9 | 3.1 | 11.7 |
| 5톤 | 11 | 19 | 34.9 | 22.2 | 3.1 | 11.7 |
팁: 내 칸티레버 빔 로드 셀이 제대로 작동하는지 어떻게 알 수 있습니까?
로드 셀이 제대로 작동하는지 확인하려면:
