| 원래 장소: | 중국 |
| 브랜드 이름: | RUIJIA |
| 인증: | CE |
| 모델 번호: | RJ |
하나의 RJ 로드 셀을 구입한 후, 직접 판독을 얻기 위해 특별한 디지털 패널 미터를 구입하거나 PLC, DCS 및 기타 시스템에 표준 신호를 출력하는 송신기를 구입할 수 있습니다.사용자 정의 출력 신호는 0 ~ 5V입니다.0~10V, 0~±10V 또는 4~20mA
참고: 로드 셀은 동시에 송신기와 컨트롤러에 연결할 수 없습니다. 오직 하나만 선택할 수 있습니다.

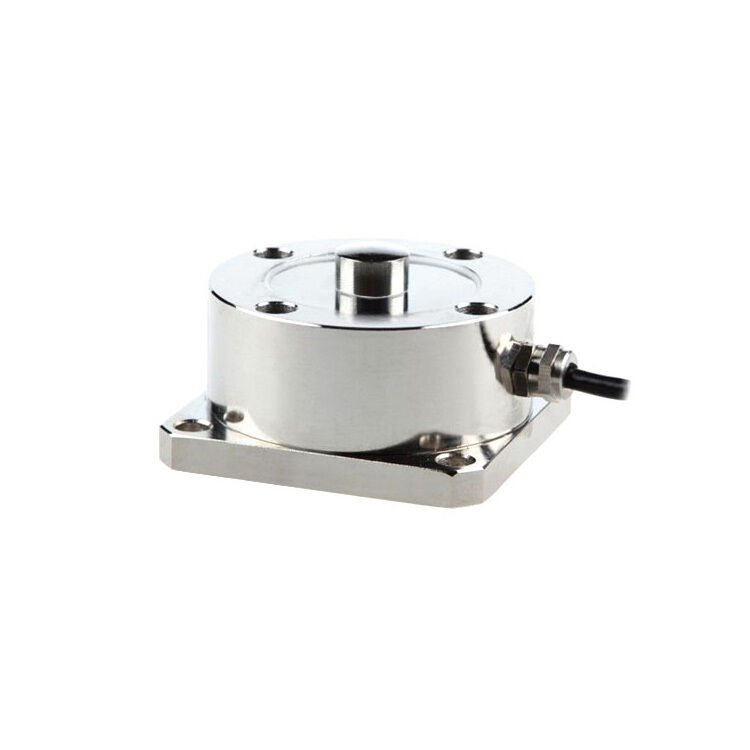

압축 로드 셀 은 압력 변화 를 측정 하는 데 사용 되는 장치 이다. 그 작동 원리는 피에조레시스티브 효과 에 기초 한다. 압력 을 가할 때, 압력 은 압력 을 가하는 것 보다 압력 을 가하는 것 보다 더 강력 하다.피에조레시스티브 물질은 물리적으로 변형됩니다.이 변형으로 인해 재료의 저항성이 변화하여 전압 신호가 생성됩니다. 이 전압 신호의 변화를 측정함으로써 압력 변화에 대한 정보를 얻을 수 있습니다.압축 부하 셀 용량 범위는 300kg, 500kg, 1000kg, 10톤, 25톤, 50톤에서 100톤 로드 셀 용량은 고객의 요구 사항에 따라 사용자 정의 될 수 있습니다.
| 모델 | RJ |
| 운송중량 | 1.5~31kg |
| 용량 범위 * | 300kg~100톤 |
| 일치된 디스플레이 컨트롤러 | (컨트롤러 페이지로 클릭) |
| 일치하는 송신기 | (전달자 페이지로 클릭) |
| 정확성 | 0.03%F.S (선형성 + 히스테레시스 + 반복성) |
| 감수성 | 20.0±0.1mV/V |
| 괴물 | ±0.03%F.S/30분 |
| 0 출력 | ± 1% F.S |
| 온도 에너지 | ±0.03%F.S/10°C |
| 생산량에 대한 온도 효과 | ±0.03%F.S/10°C |
| 작동 온도 | -20°C~+65°C |
| 입력 저항 | 380±10Ω 또는 750±15Ω |
| 출력 저항 | 350±3Ω 또는 700±5Ω |
| 단열 저항 | ≥5000MΩ |
| 안전 과부하 | 150%F.S |
| 브릿지 전압 (열열 전압) | DC 10V |
| 소재 | 금속 또는 스테인레스 스틸 |
| 보호급 | IP67 |
| 케이블 길이 | 3m (<5톤), 6m (≥5톤) |
| 배선 | EXC+: 빨간색, EXC-: 검은색, SIG+: 녹색, SIG-: 흰색 |
| 용량 | 크기 (mm) | ||||||
| L1 | L2 | ΦC | ΦD | H | E | SR | |
| 300~1000kg | 74 | 62 | 16 | 6.5 | 41 | 33 | 52 |
| 2~7톤 | 90 | 73 | 20 | 8.5 | 53.5 | 44 | 70 |
| 10~25톤 | 116 | 96 | 30 | 11 | 82 | 70 | 91 |
| 30~50톤 | 132 | 108 | 38 | 13 | 97 | 85 | 120 |
| 100톤 | 240 | 190 | 76 | 26 | 125 | 112 | |
팁: 압축 로드 셀은 다중 로드 측정 시스템에서 사용할 수 있습니까?
예, 압축 부하 셀은 여러 부하 측정 시스템에서 여러 부하 셀이 결합되어 시스템 또는 다른 부분의 다른 방향의 힘을 측정하는 데 사용할 수 있습니다.복수의 로드 셀의 데이터가 결합되어 전체 힘 측정이 이루어집니다., 종종 항공우주, 자동차 및 구조 공학과 같은 산업의 테스트 또는 모니터링 시스템에서 사용됩니다. 예를 들어, 대규모 테스트 설정에서,여러 압축 부하 셀은 부하 하에 구조 또는 기계의 다른 부분을 측정하는 데 사용됩니다., 더 포괄적인 힘 측정을 허용합니다.
